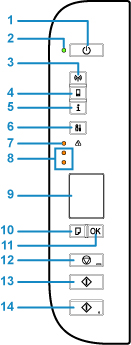

แผงการทำงาน

(1) ปุ่ม พลังงาน(ON)

สำหรับเปิดหรือปิดเครื่อง ก่อนที่จะเปิดเครื่อง ให้ตรวจสอบว่าฝาครอบเอกสารปิดอยู่

(2) สัญญาณไฟ พลังงาน(ON)

ไฟจะกะพริบและติดสว่างเมื่อทำการเปิดเครื่อง

(3) ปุ่ม เครือข่าย(Network)

เปิดใช้งาน/ปิดใช้งาน LAN แบบไร้สาย

(4) ปุ่ม โดยตรง(Direct)

เปิดใช้งาน/ปิดใช้งานไร้สายโดยตรง

(5) ปุ่ม ข้อมูล(Information)

เริ่มการพิมพ์ข้อมูลการตั้งค่าเครือข่าย

(6) ปุ่ม ตั้งค่า(Setup)

เลือกเมนูเพื่อทำการบำรุงรักษาเครื่องพิมพ์และเปลี่ยนการตั้งค่าเครื่องพิมพ์ การกดปุ่มนี้ซ้ำๆ จะเปลี่ยนการแสดงส่วนบน LCD

(7) สัญญาณไฟ เตือน(Alarm)

สัญญาณไฟจะติดสว่างหรือกะพริบเมื่อเกิดข้อผิดพลาด

(8) สัญญาณไฟหมึก

ติดสว่างหรือกะพริบเมื่อหมึกหมด ฯลฯ

สัญญาณไฟที่ด้านบนบ่งบอกถึงสถานะของคาร์ทริด FINE สีดำและสัญญาณไฟที่ด้านล่างบ่งบอกถึงสถานะของคาร์ทริด FINE สี

(9) LCD (จอภาพผลึกเหลว)

แสดงจำนวนชุดของสำเนา รหัสการบำรุงรักษา รหัสข้อผิดพลาด หรือไอคอนต่างๆ

• การบ่งชี้ของ LCD

(10) ปุ่ม เลือกกระดาษ(Paper Select)

เลือกขนาดกระดาษของเครื่องพิมพ์

(11) ปุ่ม OK

ทำการเลือกการตั้งค่าขนาดกระดาษให้เสร็จสิ้น ปุ่มนี้ยังใช้ในการแก้ไขข้อผิดพลาด

(12) ปุ่ม Stop

ยกเลิกการทำงาน คุณสามารถกดปุ่มนี้เพื่อยกเลิกการพิมพ์ ทำสำเนา หรือสแกนงานที่กำลังทำอยู่ การกดปุ่มนี้ค้างไว้จะช่วยให้คุณสามารถเลือกตัวเลือกการบำรุงรักษาหรือการตั้งค่าเครื่องพิมพ์

(13) ปุ่ม สีดำ(Black)*

เริ่มการทำสำเนาขาวดำ คุณยังสามารถกดปุ่มนี้เพื่อทำให้การตั้งค่ารายการที่คุณเลือกเสร็จสมบูรณ์

(14) ปุ่ม สี(Color)*

เริ่มการทำสำเนาสี คุณยังสามารถกดปุ่มนี้เพื่อทำให้การตั้งค่ารายการที่คุณเลือกเสร็จสมบูรณ์

* ในแอพพลิเคชั่นซอฟต์แวร์หรือคู่มือการใช้ ปุ่ม สี(Color) และ สีดำ(Black) จะถูกเรียกร่วมกันว่าเป็นปุ่ม "เริ่ม" หรือ "ตกลง"
